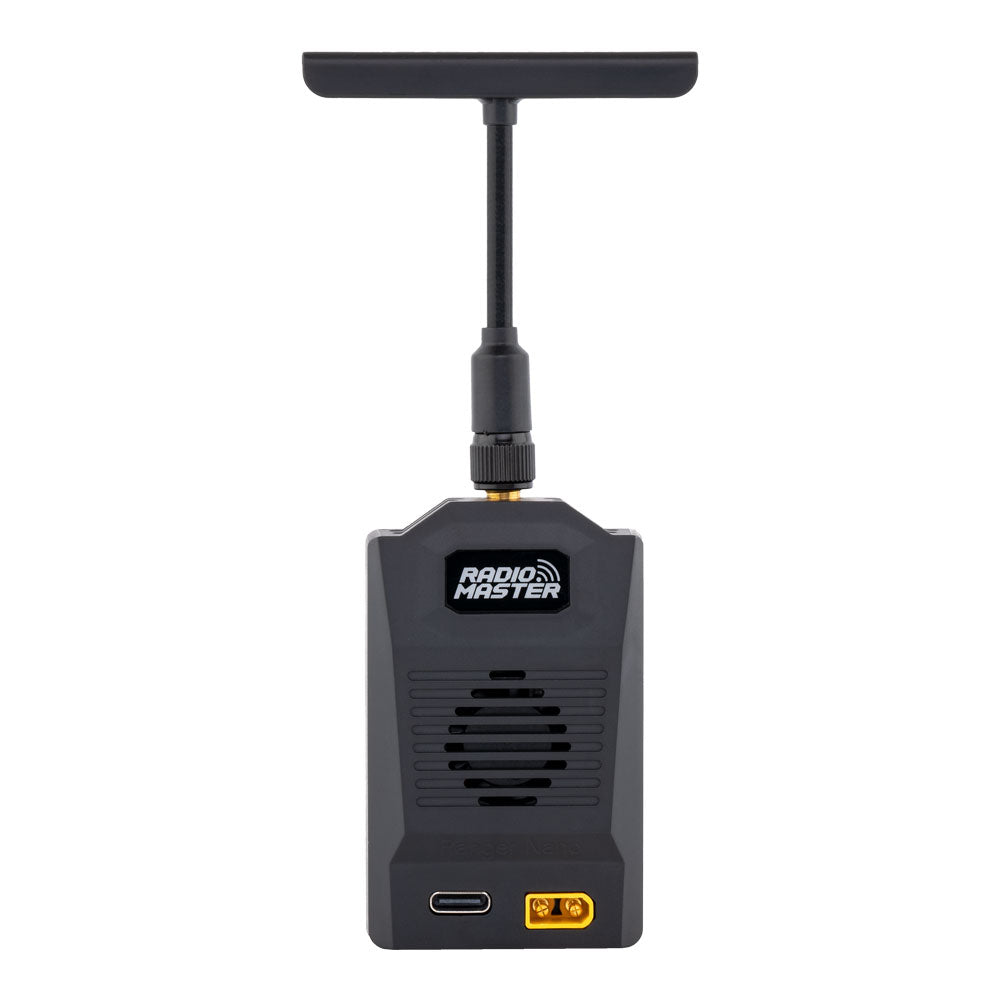

Модуль Ranger Nano 2,4 ГГц ELRS

Описание

Модуль ELRS Ranger Micro 2,4 ГГц с выходной мощностью до 1 Вт, частотой обновления F-1000 Гц и высокоэффективной системой охлаждения представляет собой новейшее достижение в технологии ELRS. Подключите модуль к совместимому радио (RadioMasterЗоррои многое другое), чтобы насладиться всем, что может предложить ELRS.

Входящая в комплект Т-образная антенна рассчитана на максимальное покрытие сигнала. Для направленных приложений доступна дополнительная антенна MOXON.

*Примечание. Модуль ELRS Ranger Nano 2,4 ГГц подходит для отсеков модулей Nano. Для разъемов типа JR/Micro учитывайтеРейнджериМодули Ranger Micro. Для получения дополнительной информации о серии «Рейнджер» нажмите кнопкуздесь.

Функции

• Высокоэффективная система охлаждения
• Поддержка Wi-Fi и Bluetooth
• Скорость передачи пакетов до F-1000 Гц
• Выходная мощность до 1 Вт
• Т-антенна в комплекте
• С разъемом Nano поддержка радио Zorro

Спецификация

• Предмет:  Нано- модуль Рейнджера
• Нормативный домен: ISM2400
• MCU: ESP32(основной), ESP8285(дополнительный, как рюкзак ESP)
• Радиочастотный чип: SX1281IMLTRT
• Диапазон частот: 2400–2480 МГц
• Максимальная скорость передачи пакетов: 500 Гц/F-1000 Гц (для режима F-1000 Гц требуется EgdeTX 2.7.1 или более поздняя версия)
• Минимальная частота обновления приемника: 25 Гц
• Выходная мощность RF: 30 дБм для FCC, 20 дБм для CE (регулируется LUA)
• Поддержка Wi-Fi: Да
• Поддержка Bluetooth: Да

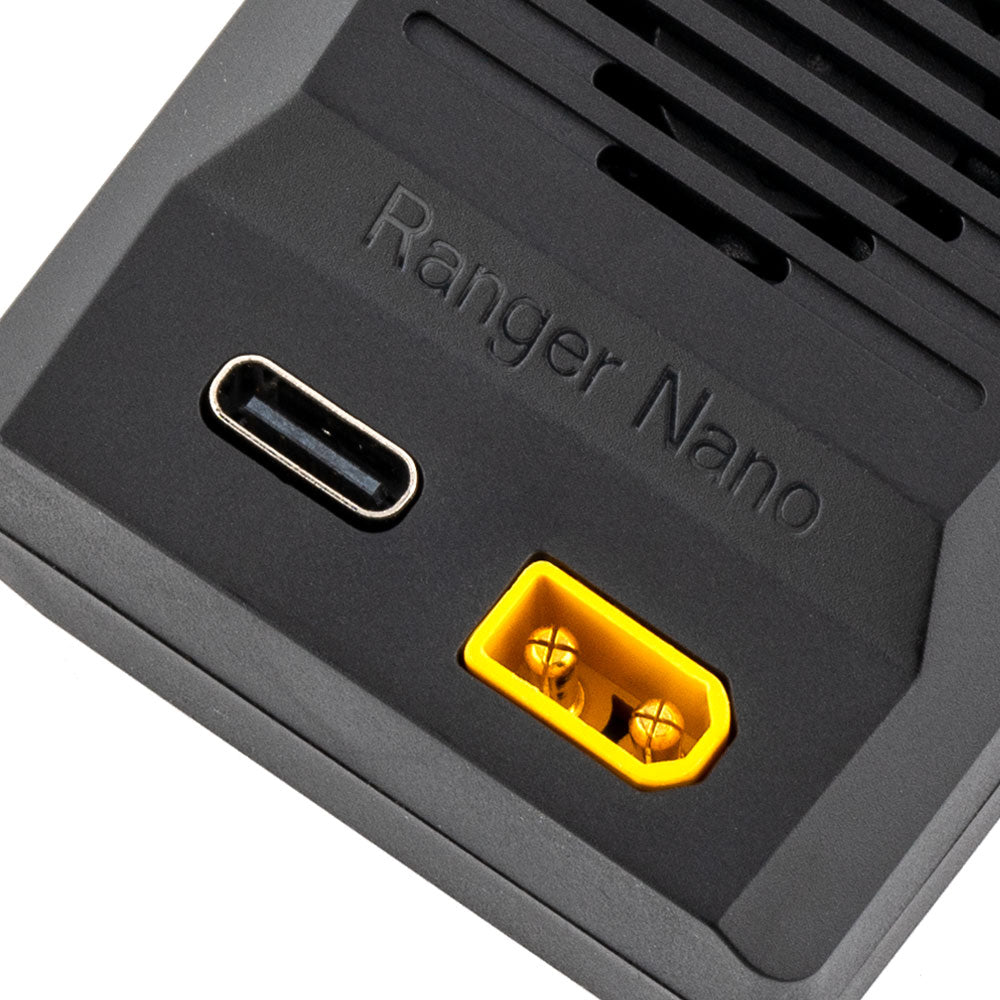

• Напряжение питания XT30: 6–16,8 В постоянного тока.
• Вес: 48 г (с антенной)/39 г (без антенны)
• Размер: 136*42*26 мм (с Т-антенной)/74*42*26 мм (без антенны)



Размер

Рейнджер серии

Мы хотим поблагодарить команду ExpressLRS за поддержку и тестирование во время разработки серии Ranger. Чтобы узнать больше и поддержать проект ExpressLRS, посетите https://www.expresslrs.org/

• Модуль ELRS Ranger 2,4 ГГц
• Модуль Ranger Micro 2,4 ГГц ELRS
• Модуль Ranger Nano 2,4 ГГц ELRS
• Т-  антенна 2,4 ГГц
• Антенна Moxon 2,4 ГГц

Как заменить плату Ranger Nano

В коплект входит

• 1 *  Нано- модуль Рейнджера
• 1 * Т-антенна

Ресиверы тоже нужны? Приобретите комплект Ranger Nano Combo, в который входят следующие предметы:
